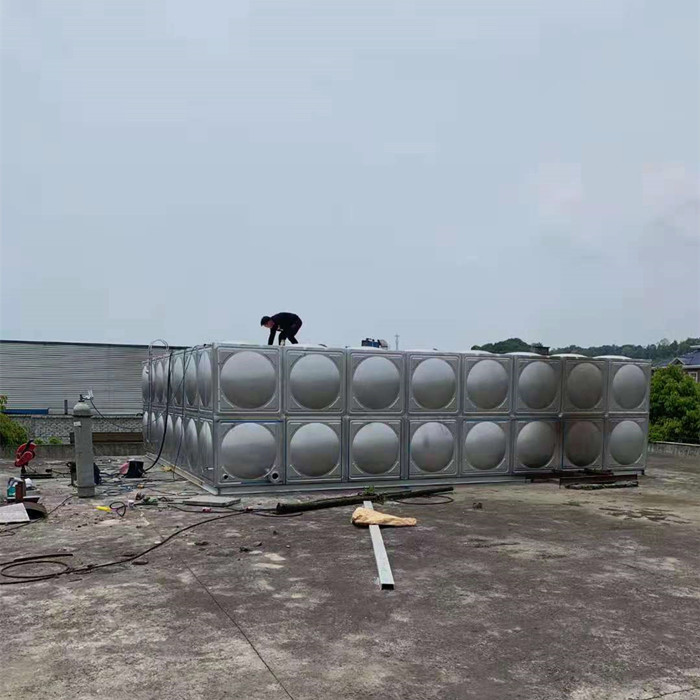

組合式不銹鋼水箱制造工藝流程

1.進場前，工藝水箱模塊和底板的數量、厚度和支撐材料應根據合同要求進行清點。

2.進入現場后，先焊接模塊的四個角。焊接位置是四個角的內邊緣。焊接高度是角邊高度的3/5。焊接角度過渡均勻平滑，不允許有泄漏。

3.用均勻整齊的焊縫焊接不銹鋼水箱底板，不得有氣泡和焊接坑。

4.在底板上水箱下側板周圍進行點焊。組裝前，根據圖紙要求選擇相應板厚的模塊，分四次進行敲平。一是圍繞底板點焊下側板。點焊后，測量底板周圍正方形兩條對角線的長度誤差。誤差不得大于2mm。點焊下側模具整塊水平、水平和垂直組合成正方形。

5.焊接下部模塊外圍和水箱底板。焊縫均勻光滑，不允許有漏水現象。

6.將模塊組裝在點焊水箱的中間側，組裝前根據圖紙要求選擇相應厚度的模塊，分四圈敲擊調平。指出四種模式試塊后，校正水箱兩條對角線的長度誤差不得大于2mm。校正后，焊接下部水箱的縱向和橫向內肋，以穩定焊接后的整體。組合是不銹鋼水箱是方形的，不會變形。

7.按照第6道工序的要求組裝點焊水箱上側板模塊，點焊校正后焊接中、上側板模塊的縱向和橫向拉桿，以穩定中、上側板水箱。方正不會變形。

8.完全焊接水箱模塊的所有內折邊焊縫。

9.焊接水箱頂蓋模塊前，應確定人孔的焊接位置。焊接屋頂后，應焊接水箱中的支柱。

10.焊接入口和出口管孔。

11.檢查所有水箱焊縫是否有缺陷或缺失焊縫，并正確修理。

12.水壓試驗、檢查和泄漏修復。
